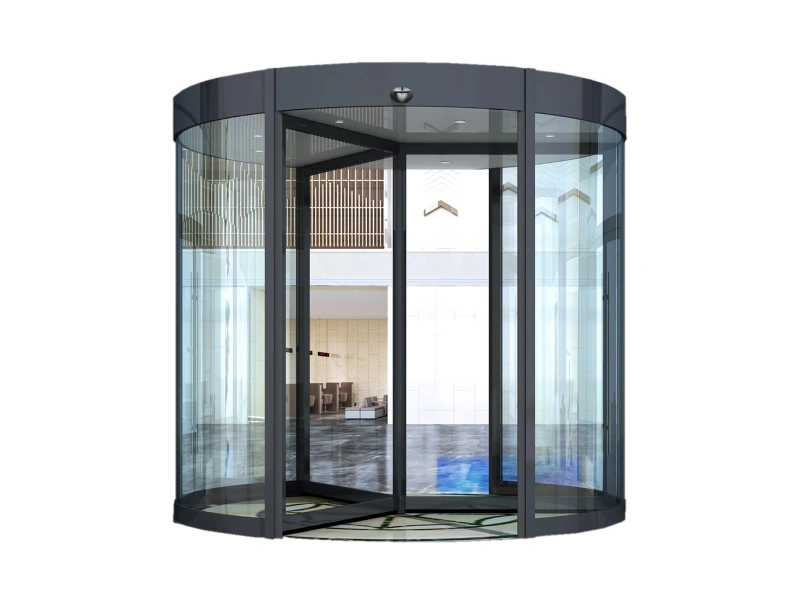

Револьверные двери с функцией аварийного складывания створок (Break-out)
- Индивидуальные конструкции дверей для различных входных групп
- Современный внешний вид
- Функция Break-out для быстрой аварийной эвакуации
Трех-/четырехстворчатые револьверные двери с функцией аварийного складывания створок (Breakout) предназначены для проходов с большим человекопотоком, наподобие метро, торговых центров, банков и других общественных и коммерческих зданий. В повседневном режиме эксплуатации вращающиеся створки организуют поток посетителей и уменьшают воздухообмен между помещением и улицей, а при отключении электропитания или необходимости экстренной эвакуации створки вручную складываются, формируя широкий свободный проход.
Респектабельный внешний вид – ключевая фишка карусельных дверей PAD. Они не только подчеркивают премиальный уровень здания, но и создают у посетителей приятное первое впечатление. Благодаря увеличенным размерам сегментов двери посетители могут свободно проходить с багажом, тележками и детскими колясками.
Варианты комплектации
- Материалы: Стекло в сочетании с корпусом из алюминиевого сплава
- Варианты остекления: Стандартное или сверхпрозрачное стекло
- Отделка поверхности: Фторуглеродное покрытие, облицовка нержавеющей сталью или медью
- Дополнительные приспособления: Резервное питание ИБП (UPS) и воздушная завеса
Карусельные двери и входные порталы могут быть изготовлены по индивидуальному проекту с учетом размеров входной группы, отделки, цветового исполнения и характеристик остекления. Если для проекта требуется установка любых дополнительных систем или компонентов, просим вас связаться с нашей инженерной командой, которая поможет вам эффективно изменить дизайн двери без ущерба для ее функциональности.
Процесс проектирования и реализации
- 01
Заказчик предоставляет информацию о проекте
- 02
Подготовка проектных наработок в течение 24 часов
- 03
Согласование чертежей
- 04
Предоставление и согласование образца продукции (по требованию)
- 05
Производство в течение 20–30 дней
- 06
Готовая револьверная дверь доставляется в порт в течение 1–2 часов
- 07
Заказчик получает готовый товар
- 08
Послепродажное обслуживание
- Электропитание 220 В переменного тока, 16 А, 50 Гц
- Потребляемая мощность Режим ожидания: 75 Вт, рабочий режим: 150 Вт
- Общая номинальная мощность 200–400 Вт (в зависимости от диаметра)
- Мощность приводного двигателя 180–250 Вт
- Освещение LED – 18 Вт (6×3 Вт)/галогенное – 120 Вт (6×20 Вт)
- Регулирование скорости Бесступенчатое управление с помощью частотного преобразователя (VFD), 0–5,0 об/мин
- Рабочие температуры От -30°C до +50°C
- Масса двери 800–1800 кг (в зависимости от размеров)
Безопасность, функциональность и плавность работы револьверных дверей PAD гарантирована за счет следующих функциональных возможностей и преимуществ:
Датчики столкновений расположены на входных и выходных стойках и легко обнаруживают объекты в зоне прохода, снижая вероятность столкновения с дверью при прохождении.
Инфракрасные датчики под козырьком револьверной двери эффективно контролируют движущиеся створки, предотвращая зажимание людей между ними.
Контактные датчики в нижней части створок обнаруживают сопротивление или препятствие и немедленно останавливают дверь, предотвращая сильный удар.
Кнопки аварийной остановки на колоннах позволяют пользователям или обслуживающему персоналу мгновенно остановить дверь в случае возникновения непредвиденных обстоятельств.
Специальная кнопка позволяет замедлить скорость движения створок, давая возможность маломобильным гражданам (людям с ограниченными возможностями, пенсионерам, детям и др.) спокойно пройти в здание.
Револьверные двери PAD эффективно препятствуют проникновению ветра, пыли, шума и тепла, поддерживая комфортный микроклимат внутри здания.
При необходимости дверь может останавливаться в заданном положении и блокироваться для обеспечения безопасности объекта.
Скорость вращения двери может настраиваться в соответствии с интенсивностью пешеходного потока, особенностями входной группы или требованиями заказчика.
Складывающиеся створки могут быть выполнены из стекла в сочетании с алюминиевым сплавом, облицовкой из нержавеющей стали или меди в зависимости от архитектурного оформления входной группы. Механизм складывания скрыт внутри конструкции, поэтому в закрытом состоянии дверь сохраняет цельный внешний вид и не нарушает архитектуру фасада.
Дверь может использоваться как в обычном режиме, так и в режиме «антипаника». За счет складывания створок можно кратно увеличить ширину прохода для организации эвакуации в экстренных случаях.
В периоды высокоинтенсивного потока складывающиеся створки открываются, увеличивая ширину прохода. При снижении интенсивности движения система автоматически возвращается в режим револьверной двери.
Универсальная конструкция складывающихся створок уменьшает сопротивление воздуха при вращении, что позволяет снизить энергопотребление приблизительно на 15% по сравнению со стандартными револьверными дверями. Уровень шума составляет не более 45 дБ.
Двойные датчики защиты от защемления непрерывно контролируют положение складывающихся створок как во время вращения, так и в процессе складывания, что позволяет предотвращать столкновение, зажим и другие несчастные случаи.
| Внутренний диаметр | Внешний диаметр | Высота прохода | Высота козырька | Ширина прохода (EP3000) | Ширина прохода (EP4000) |
| 1800 | 1961 | 2200–4000 | 160–1000 | 738 | 1146 |
| 2000 | 2161 | 2200–4000 | 160–1000 | 838 | 1287 |
| 2200 | 2361 | 2200–4000 | 160–1000 | 938 | 1428 |
| 2400 | 2561 | 2200–4000 | 160–1000 | 1038 | 1569 |
| 2600 | 2761 | 2200–4000 | 160–1000 | 1138 | 1710 |
| 2800 | 2961 | 2200–4000 | 160–1000 | 1238 | 1852 |
| 3000 | 3161 | 2200–4000 | 160–1000 | 1338 | 1993 |
| 3200 | 3361 | 2200–4000 | 160–1000 | 1438 | 2135 |
| 3400 | 3561 | 2200–4000 | 160–1000 | 1538 | 2276 |
| 3600 | 3761 | 2200–3800 | 160–1000 | 1638 | 2418 |
| 3800 | 3961 | 2200–3600 | 160–1000 | 1738 | 2559 |
| 4000 | 4161 | 2200–3400 | 160–1000 | 1838 | 2700 |

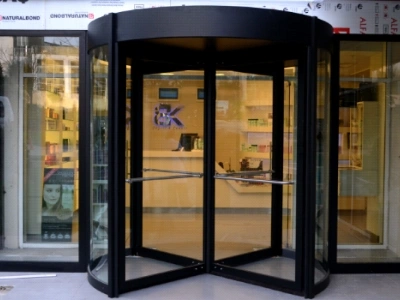

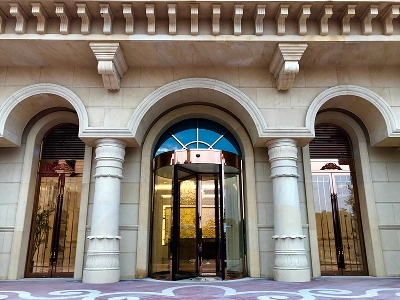

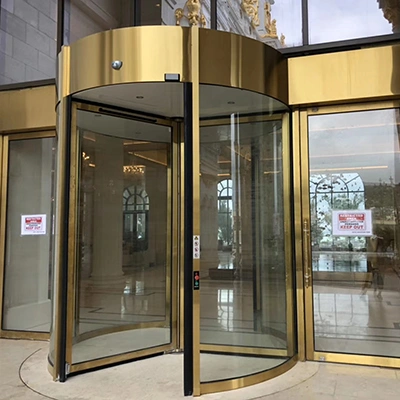

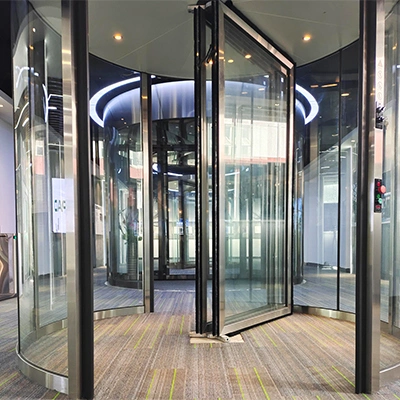

Автоматические револьверные двери PAD с функцией Break-out предназначены для объектов с интенсивным потоком людей. Среди наиболее частых областей использования можно выделить следующие:
- 4-х и 5-ти звездочные отели
- Торгово-развлекательные комплексы
- Торговые центры и супермаркеты
- Бизнес-клубы и различные объекты индустрии развлечений
- Офисные и административные здания
- Банки
- Крупные коммерческие здания
