Цельностеклянные револьверные двери
- Прозрачная конструкция для создания современных архитектурных решений
- Подходят для стеклянных фасадов зданий
- Цельностеклянная структура с увеличенным количеством света
Цельностеклянные револьверные двери изготавливаются из прочного многослойного стекла, что позволяет свести к минимуму количество массивных элементов каркаса и создать визуально легкий и открытый проход. Трех-/четырехстворчатая конструкция поддерживает непрерывный поток посетителей, дополнительно снижая проникновение пыли, химикатов, тепла и других неприятных реагентов с улицы внутрь помещения. Тонкие стеклянные створки и минималистичная конструкция рамы создают современную прозрачную входную группу, которая гармонично сочетается со стеклянными фасадами зданий, оставаясь при этом подходящей и для зданий с классической архитектурой. Не рекомендуется устанавливать карусельные двери подобного формата в местах с тяжелыми погодными условиями.
Благодаря различным вариантам исполнения и возможности установки верхней светодиодной подсветки цельностеклянные карусельные двери PAD оптимально подходят для гостиниц, офисных зданий и других коммерческих и общественных объектов со средней интенсивностью пешеходного движения.
Варианты комплектации
- Варианты остекления: Стандартное или сверхпрозрачное стекло
- Отделка поверхности: Фторуглеродное покрытие, облицовка нержавеющей сталью или медью
- Резервное ИБП: Опциональная функция
Каждая дверь проектируется индивидуально под конкретный проем, а также с учетом геометрии входной группы, интенсивности прохода и требований к климату внутри помещений.
Процесс проектирования и реализации
- 01
Заказчик предоставляет информацию о проекте
- 02
Подготовка проектных наработок в течение 24 часов
- 03
Согласование чертежей
- 04
Предоставление и согласование образца продукции (по требованию)
- 05
Производство в течение 20–30 дней
- 06
Готовая револьверная дверь доставляется в порт в течение 1–2 часов
- 07
Заказчик получает готовый товар
- 08
Послепродажное обслуживание
Все автоматические револьверные двери PAD имеют следующую компоновку:
Каркас изготавливается из алюминиевых профилей 6063-T5 национального стандарта и оснащается несущей центральной колонной, что дополнительно увеличивает прочность конструкции.
Привод оснащается электродвигателем переменного тока 220 В с частотным регулированием и мощностью 180 Вт, позволяющим плавно изменять скорость вращения двери от 0 до 5 об/мин в зависимости от интенсивности движения посетителей. Бесщеточная конструкция двигателя рассчитана на эксплуатацию до 15 лет.
Импортная цифровая система управления на базе программируемого логического контроллера (ПЛК) поддерживает автоматический и ручной режимы работы. Потребляемая мощность составляет 75 Вт в режиме ожидания и 150 Вт во время работы. Общая установленная мощность всего 220–400 Вт.
Револьверная дверь рассчитана на эксплуатацию при температуре окружающей среды от −30°C до +50°C. Масса конструкции составляет 600–1000 кг и зависит от диаметра и высоты двери. Не рекомендуется устанавливать двери подобного формата в местах со сложными погодными условиями.
Алюминиевые профили 6063-T5 образуют прочную несущую конструкцию, а цельностеклянная структура сохраняет премиальный внешний вид. Характеристики других компонентов системы следующие:
- Напряжение питания двигателя: 220 В переменного тока
- Мощность двигателя: 180 Вт
- Скорость вращения: 0–5 об/мин
- Тип двигателя: Бесщеточный, энергосберегающий, ресурс эксплуатации – до 15 лет
- Контроллер ПЛК: Импортная цифровая система управления
- Режимы работы: Автоматический и ручной
- Потребляемая мощность (режим ожидания): 75 Вт
- Потребляемая мощность (рабочий режим): 150 Вт
- Общая установленная мощность: 220–400 Вт
- Рабочие температуры: От -30°C до +50°C
- Масса двери: 600–1000 кг (в зависимости от размеров)
Прозрачное закаленное стекло в раме из нержавеющей стали или алюминиевого сплава создает прочную конструкцию для входной группы, сохраняя при этом эстетически приятный внешний вид с возможностью обзора внутреннего интерьера помещения с улицы.
Возможность исполнения в виде трех-/четырехстворчатой двери значительно увеличивает пропускную способность входной группы. Несмотря на кажущуюся тяжеловесной конструкцию, данные конфигурации дверей крайне легки в открытии.
Цельностеклянные револьверные двери изготавливаются из закаленного стекла автомобильного класса прочности, устойчивость которого к ударным нагрузкам примерно в пять раз выше, чем у обычного стекла. При необходимости конструкция может быть дополнительно оснащена защитной пленкой. Рама и фурнитура обработаны коррозионностойкими составами, что увеличивает срок службы двери в несколько раз.
Скрытые инфракрасные датчики непрерывно контролируют пространство вокруг вращающихся створок, не нарушая минималистичный внешний вид входной группы. При обнаружении человека или препятствия дверь автоматически останавливается. При необходимости пользователи или обслуживающий персонал могут мгновенно остановить дверь с помощью кнопки аварийной остановки.
Верхняя светодиодная подсветка улучшает внешний вид входной группы в темное время суток. Доступны различные световые эффекты, включая градиентное изменение яркости и режим «дыхания» цвета. Цвет рамы и габаритные размеры могут быть адаптированы под архитектуру фасада.
Датчики безопасности устанавливаются на входе, выходе и створках двери в соответствии с конфигурацией входной группы и интенсивностью движения.
Пневматические противоударные датчики, установленные на входных и выходных стойках, эффективно снижают риск столкновений человека с дверью в местах наиболее интенсивного движения.
Инфракрасные датчики под козырьком контролируют пространство возле движущихся створок, предотвращая зажимание пользователей.
Пневматические датчики в нижней части створок обнаруживают препятствия и немедленно останавливают дверь, предотвращая удар или зажатие.
Кнопки аварийной остановки на стойках двери позволяют мгновенно остановить вращение при необходимости.
Кнопки доступа для маломобильных пользователей уменьшают скорость вращения створок, давая пожилым людям, людям с ограниченными возможностями и другим пользователям подобного толка больше времени на проход.
Дверь эффективно препятствует проникновению шума, пыли, ветра и других объектов внешней окружающей среды внутрь помещения.
Встроенные функции позиционирования и блокировки позволяют фиксировать револьверную дверь в заданном положении и запирать входную группу в нерабочее время.
Скорость вращения может регулироваться в зависимости от интенсивности пешеходного потока и требований конкретного объекта.

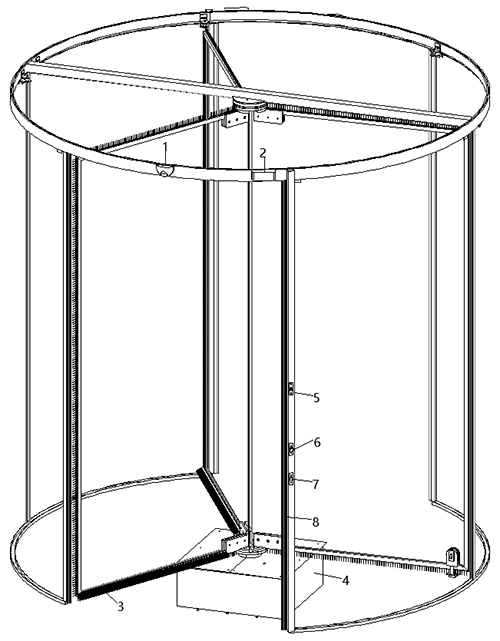

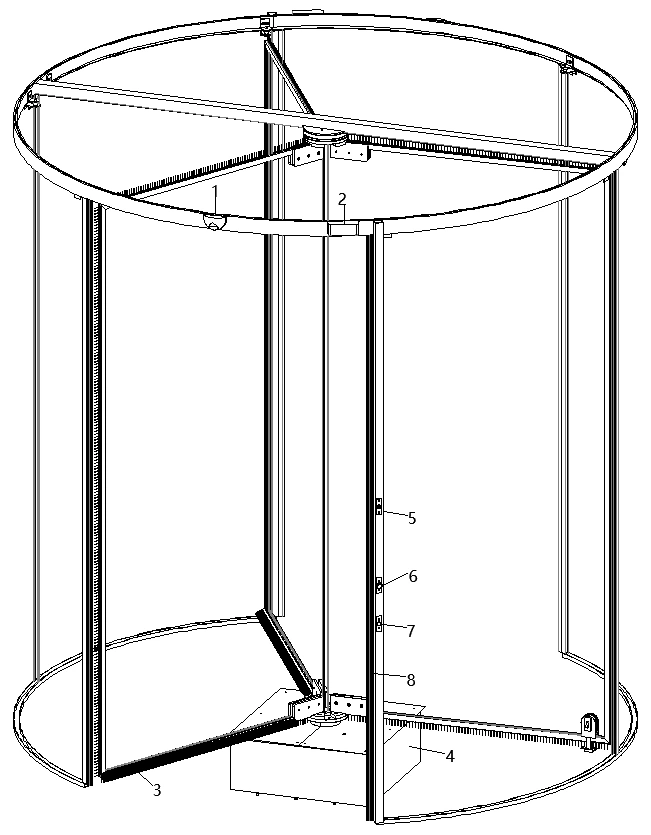

- 01
Датчик движения
- 02
Инфракрасный датчик антисжатия
- 03
Противоударный резиновый профиль створки
- 04
Блок управления
- 05
Программный переключатель
- 06
Аварийная стоп-кнопка
- 07
Кнопки доступа для маломобильных пользователей
- 08
Противоударный резиновый профиль стойки
Трех-/четырехстворчатые цельностеклянные автоматические револьверные двери PARD-SJ3000A/PARD-SJ4000A
Габариты (мм)
| Внутренний диаметр | Внешний диаметр | Высота прохода | Высота тонкого козырька | Ширина прохода (3000A) | Ширина прохода (4000A) |
| 2200 | 2283 | 2200–4000 | 70 | 995 | 1476 |
| 2400 | 2483 | 2200–4000 | 70 | 1095 | 1617 |
| 2600 | 2683 | 2200–4000 | 70 | 1195 | 1758 |
| 2800 | 2883 | 2200–4000 | 70 | 1295 | 1900 |
| 3000 | 3083 | 2200–4000 | 70 | 1395 | 2041 |
| 3200 | 3283 | 2200–4000 | 70 | 1495 | 2183 |
| 3400 | 3483 | 2200–3800 | 70 | 1595 | 2324 |
| 3600 | 3683 | 2200–3600 | 70 | 1695 | 2466 |
| 3800 | 3883 | 2200–3400 | 70 | 1795 | 2607 |
| 4000 | 4083 | 2200–3000 | 70 | 1895 | 2748 |
Трех-/четырехстворчатые цельностеклянные автоматические револьверные двери PARD-SJ3000B/PARD-SJ4000B
Габаритные размеры (мм)
| Внутренний диаметр | Внешний диаметр | Высота прохода | Высота тонкого козырька | Ширина прохода (3000B) | Ширина прохода (4000B) |
| 2200 | 2246 | 2200–4000 | 70 | 925 | 1497 |
| 2400 | 2446 | 2200–4000 | 70 | 1125 | 1638 |
| 2600 | 2646 | 2200–4000 | 70 | 1225 | 1779 |
| 2800 | 2846 | 2200–4000 | 70 | 1325 | 1921 |
| 3000 | 3046 | 2200–4000 | 70 | 1425 | 2062 |
| 3200 | 3246 | 2200–4000 | 70 | 1525 | 2204 |
| 3400 | 3446 | 2200–3800 | 70 | 1625 | 2345 |
| 3600 | 3646 | 2200–3600 | 70 | 1725 | 2418 |
| 3800 | 3846 | 2200–3400 | 70 | 1825 | 2628 |
| 4000 | 4046 | 2200–3000 | 70 | 1925 | 2769 |

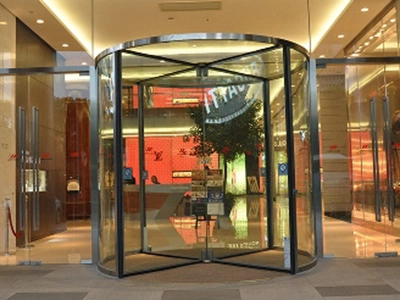

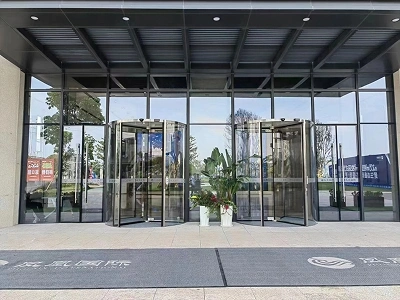

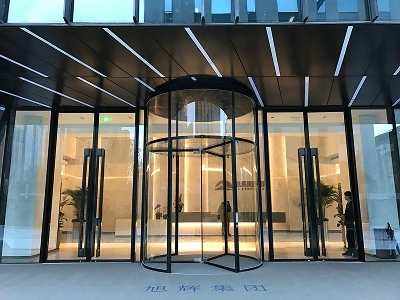

Цельностеклянные револьверные двери идеально подходят для объектов, требующих максимально светлой, открытой и современной входной группы. Наиболее распространенные области установки:
- 4-х и 5-ти звездочные отели
- Торгово-развлекательные комплексы
- Торговые центры и супермаркеты
- Бизнес-клубы и различные объекты индустрии развлечений
- Офисные и административные здания
- Банки
- Крупные коммерческие здания
Автоматические револьверные двери PAD имеют все необходимые сертификаты CE, TÜV, ISO 9001 и ISO 14001. Также могут быть предоставлены соответствующие отчеты об испытаниях, включая:
