Автоматические радиусные раздвижные двери

Цилиндрические и полуцилиндрические

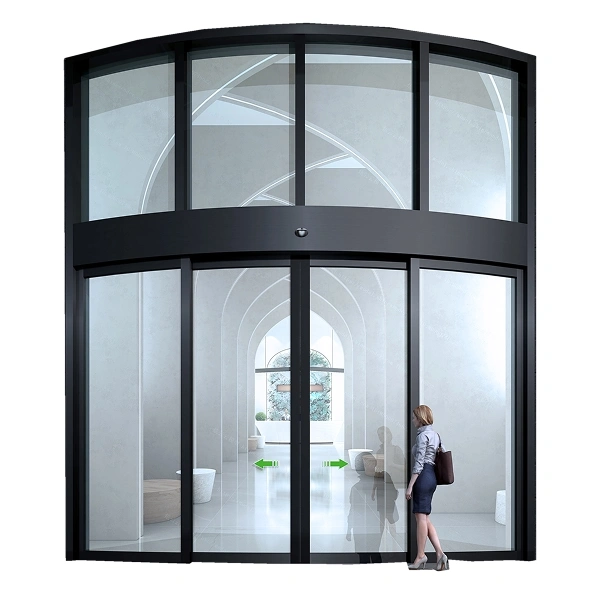

Радиусные автоматические раздвижные двери PAD отлично сочетаются с различными дизайнами интерьеров, при этом не затрудняя движение потока посетителей и создавая ощущение пространства и открытости. Створки двери движутся по изогнутой направляющей, как и в стандартных карусельных дверях, за счет универсальной приводной системы, состоящей из двигателя, блока управления скоростью движения, роликовой каретки и синхронного зубчатого ремня. Геометрия двери, а именно ее цилиндрическая (360°) или полуцилиндрическая (180°) форма, определяется на этапе планирования в соответствии с общим дизайном входной группы. Плоскость стекла может быть выпуклой из помещения или вогнутой в помещение, опять же в зависимости от дизайна.
При этом приводной механизм раздвижной двери крайне энергоэффективен и работает без шума, что позволяет использовать его даже на объектах с интенсивным пешеходным движением, таких как гостиницы, торговые центры и офисные здания.

Услуги по адаптации под требования объекта
01
Варианты комплектации
  • Варианты остекления: Стандартное или сверхпрозрачное стекло
  • Отделка поверхности: Фторуглеродное покрытие, облицовка нержавеющей сталью или медью
  • Резервное ИБП: Опциональная функция для входных групп с частым отключением электропитания

Радиусные раздвижные двери и порталы к ним могут быть изготовлены по индивидуальному проекту с учетом размеров вашей входной группы, отделки, цветового исполнения и характеристик остекления. При наличии специальных требований специалисты PAD проанализируют условия объекта и предложат наиболее подходящую конструкцию по доступной цене.

02
Процесс проектирования и реализации
  1. 01

    Заказчик предоставляет информацию о проекте

  2. 02

    Подготовка проектных наработок в течение 24 часов

  3. 03

    Согласование чертежей

  4. 04

    Предоставление и согласование образца продукции (по требованию)

  5. 05

    Производство в течение 20–30 дней

  6. 06

    Готовая револьверная дверь доставляется в порт в течение 1–2 часов

  7. 07

    Заказчик получает готовый товар

  8. 08

    Послепродажное обслуживание

Технические характеристики
  • Электропитание 220 В переменного тока, 0,6 А × 2, 50 Гц
  • Потребляемая мощность Режим ожидания: 45 Вт, рабочий режим: 120–300 Вт
  • Общая номинальная мощность 200–300 Вт
  • Мощность приводного двигателя 220 В переменного тока, 50 Гц, 80 Вт × 2
  • Освещение LED – 18 Вт (6×3 Вт)/галогенное – 120 Вт (6×20 Вт)
  • Регулирование скорости Бесступенчатое управление с помощью частотного преобразователя (VFD), 100–500 мм/с
  • Рабочие температуры От -30°C до +50°C
  • Масса двери 800–1800 кг (в зависимости от размеров)
Функциональные возможности

При обнаружении препятствия створки автоматически изменяют направление движения, предотвращая столкновение.

Усиленная конструкция радиусной раздвижной двери эффективно препятствует проникновению ветра, пыли, шума и тепла снаружи, повышая комфорт в зоне входной группы.

Предусмотрена функция блокировки двери для ограничения доступа.

Скорость открывания и закрывания двери регулируется в зависимости от интенсивности пешеходного потока и условий эксплуатации.

Особенности
Плавная радиусная конструкция

Радиусная форма двери идеально подходит для входных групп с закругленной архитектурой или стеклянными фасадами, таких как гостиницы, аэропорты и торгово-развлекательные комплексы.
У двери отсутствуют острые грани, что создает ощущение легкости и большего пространства.

Широкий и удобный проход

При полном открытии радиусная раздвижная дверь имеет на 40% больший проход, чем стандартные модели дверей.
Такое решение особенно удобно для посетителей с багажом, детскими колясками, тележками, а также при резком увеличении потока людей во время выставок, конференций и других массовых мероприятий.

Низкий уровень шума и максимальная экономия энергии

Изогнутая направляющая снижает трение при движении створок, благодаря чему энергопотребление привода примерно на 15% ниже, чем у стандартных распашных дверей.
Герметичные уплотнения по краям створок уменьшают проникновение наружного шума и ограничивают воздухообмен между помещением и улицей, снижая затраты на отопление и кондиционирование.

Повышенная безопасность

Створки со скруглением уменьшают возможность получения травм при взаимодействии с радиусной дверью.
Инфракрасные датчики полного охвата контролируют всю траекторию движения двери и точно обнаруживают людей и препятствия в зоне перемещения створок.

Оптимальное использование пространства

Створки перемещаются вдоль радиусной направляющей, не занимая дополнительного пространства внутри или снаружи здания при открывании. При этом доступно исполнение со створками наружу или во внутрь помещения.
Такая конструкция особенно эффективна для узких входных групп или помещений, где рядом с входом расположены элементы мебели, интерьера либо декоративные конструкции.

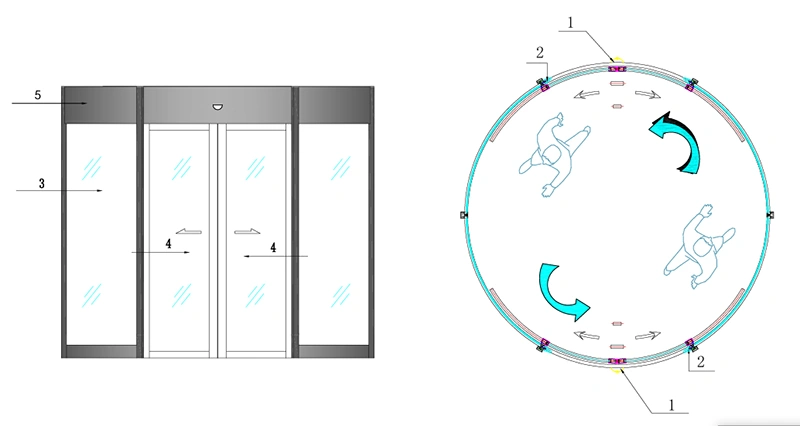

Основные компоненты
Основные компоненты
  1. 01

    Датчик движения

  2. 02

    Противоударный резиновый профиль створки

  3. 03

    Наружное неподвижное стеклянное ограждение

  4. 04

    Подвижная дверная створка

  5. 05

    Верхняя направляющая двери

Доступные исполнения

Цилиндрическая раздвижная дверь (360°) PARD-FC1000A/PARD-FC1000B

Доступные исполнения
Доступные исполнения

Габариты (мм)

Внутренний диаметр Внешний диаметр Высота прохода Высота козырька Ширина прохода
2800 2961 2200–4000 160–1000 1280
3000 3161 2200–4000 160–1000 1380
3200 3361 2200–4000 160–1000 1480
3400 3561 2200–4000 160–1000 1580
3600 3761 2200–3800 160–1000 1680
3800 3961 2200–3600 160–1000 1780

Полуцилиндрическая раздвижная дверь PARD-HC1000A/PARD-HC1000B/PARD-HC1000C

Доступные исполнения
Доступные исполнения
Доступные исполнения

Габариты (мм)

Внутренний диаметр Внешний диаметр Высота прохода Высота козырька Ширина прохода
2800 2961 2200–4000 160–1000 1280
3000 3161 2200–4000 160–1000 1380
3200 3361 2200–4000 160–1000 1480
3400 3561 2200–4000 160–1000 1580
3600 3761 2200–3800 160–1000 1680
3800 3961 2200–3600 160–1000 1780
Стандартные области применения

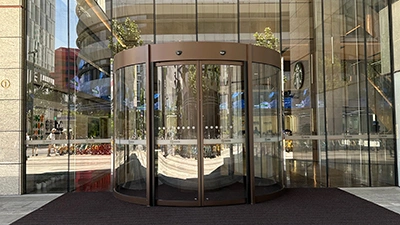

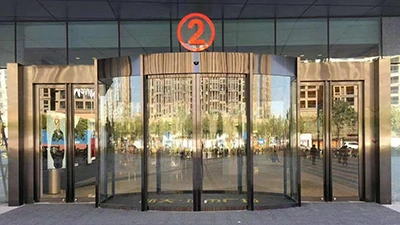

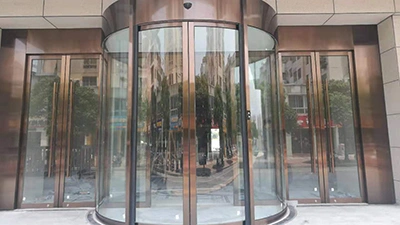

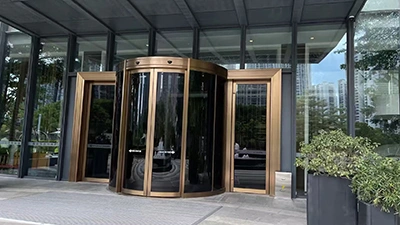

Цилиндрическая раздвижная дверь подходит для установки в вестибюлях гостиниц, флагманских магазинах, музеях, выставочных центрах и павильонах.

  • Стандартные области применения
  • Стандартные области применения
  • Стандартные области применения

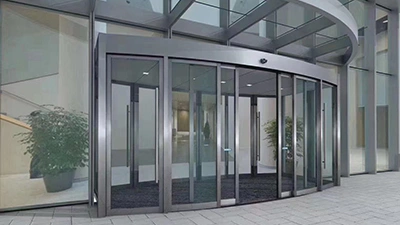

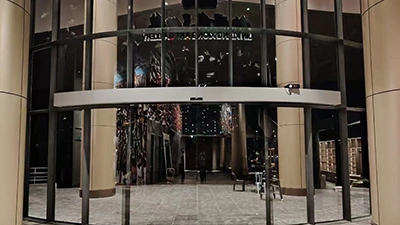

Полуцилиндрическая раздвижная дверь идеальна для установки в кафе и ресторанах, бутиках, переговорках и офисах.

  • Стандартные области применения
  • Стандартные области применения
  • Стандартные области применения
Сертификаты и отчеты об испытаниях
Компания Shanghai PAD – комплексный производитель автоматических дверных систем с 20-летним опытом. Специализируемся на разработке и изготовлении автоматизированных раздвижных, револьверных, распашных и других типов дверей для различных архитектурных объектов.
