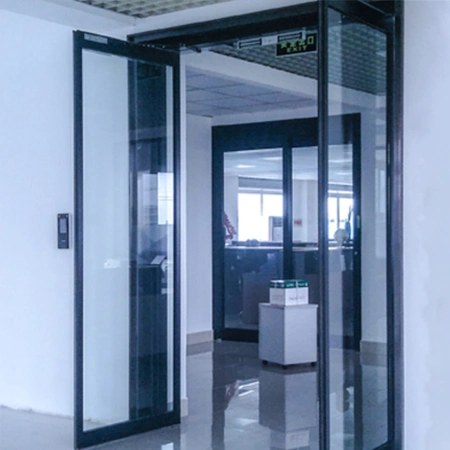

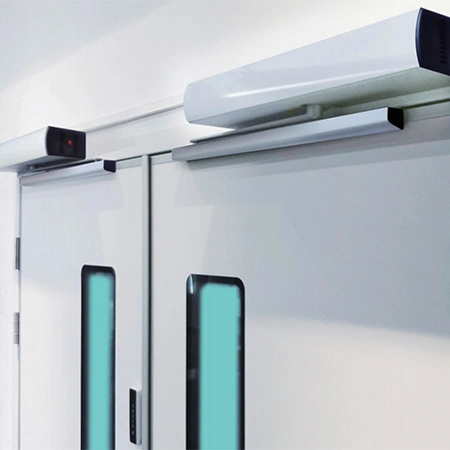

Электромеханические дверные доводчики серии SW предназначены для автоматического открывания и закрывания распашных дверей во входных группах коммерческих, общественных, промышленных и жилых зданий. Основной принцип работы доводчика заключается в преобразовании энергии от движения двери в энергию сжатия пружины, которая впоследствии «доведет» распашную дверь до закрытого состояния. Тип привода доводчика напрямую влияет на стабильность работы всей дверной системы.

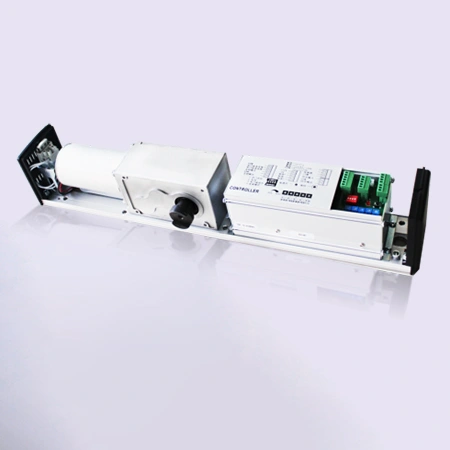

Основное преимущество электромеханического доводчика состоит в сочетании стандартных механических элементов с электрическим приводом, который позволяет распашной двери работать в автоматическом режиме, срабатывая на наличие или отсутствие пользователя в зоне датчика. Работает все по тому же гидравлическому принципу, что и механические доводчики, но может иметь электронное управление. Для адаптации к различным требованиям проекта привод может комплектоваться различными датчиками активации, аксессуарами систем контроля доступа, резервными источниками питания и другим дополнительным оборудованием.
Технические характеристики
Электромеханический дверной доводчик SW100
Размеры (Д×Ш×В)
475×81×98 мм
Масса
5,5 кг
Входное напряжение питания
100–240 В переменного тока
Выходное управляющее напряжение
110 В переменного тока
Скорость открывания
45°/с
Скорость закрывания
45°/с
Рабочие температуры
От −20 до +50 °C
Время удержания двери в открытом положении (Hold-Open)
0–20 с (регулируемое)
Степень защиты
IP21
Электромеханический дверной доводчик SW150
Макс. масса створок
150 кг
Электропитание
100–240 В переменного тока
Время открывания
3–7 с/90°
Время удержания двери в открытом положении (Hold-Open)
1–30 с
Рабочие температуры
От −20 до +55 °C
Степень защиты
IP12D
Масса
6,8 кг
Размеры (Д×Ш×В)
540×95×82 мм
Электромеханический дверной доводчик SW200N3R
Электропитание
220 В переменного тока ± 10%, 50/60 Гц
Макс. потребляемая мощность
100 Вт
Электропривод
24 В постоянного тока, возвратная пружина
Защита от защемления
Стандартные устройства
Угол открывания
80°– 100°
Время открывания
3–7 с (регулируемое)
Время закрывания
3–7 с (регулируемое)
Время удержания двери в открытом положении (Hold-Open)
0,5–30 с (регулируемое)
Тип тяги доводчика
Тянущий/толкающий рычаг
Рабочие температуры
От –20°C до +45°C
Электромеханический дверной доводчик SW500
Размеры (Ш×В×Г)
610×90×128 мм
Электропитание
220 В переменного тока (опционально 110 В)
Потребляемая мощность
Режим ожидания: 13 Вт, номинальная: 87 Вт
Макс. крутящий момент
50 Н·м
Угол открывания
45°–105° (регулируемый)
Время удержания двери в открытом положении (Hold-Open)
0–30 с (регулируемое)
Скорость открывания
3–9 с (регулируемая)
Скорость закрывания
3–9 с (регулируемая)
Уровень шума
≤18 дБ на расстоянии 1 м
Макс. масса створок
350 кг
Сертификаты и отчеты об испытаниях
Все дверные доводчики PAD проходят необходимые квалификационные испытания и обладают полным пакетом сертификатов качества и безопасности.
Компания Shanghai PAD – комплексный производитель автоматических дверных систем с 20-летним опытом. Специализируемся на разработке и изготовлении автоматизированных раздвижных, револьверных, распашных и других типов дверей для различных архитектурных объектов.
